Inštalácia potrubných rozvodov centrálneho vysávania
ZOZNAM KAPITOL
| 1. Čím začať? | Začíname s inštaláciou centrálneho vysávania, pomôcky a náradia |
| 2. Základné inštalačné prvky fitingy a ich použitie | Fitingy a ich použitie |
| 3. Inštalácia vysávačových zásuviek | Priklady inštalácie vysávačových zásuviek, vrátane najčastejších chýb |
| 4. Inštalácia potrubných rozvodov centrálneho vysávania | Priklady inštalácie potrubia centrálneho vysania, vrátane najčastejších chýb |
| 5. Montáž centrálneho vysávania - pracovný postup | Príklady riešenia, Inštalácia jednotky centrálneho vysávania, lepenia, zapojenia ovládacieho kábla |
| 6. Kontrola inštalácie a skúška funkčnosti | Postup kontroly a testovanie systému pred spustením |
| 7. Záverom | Zhrnutie prínosov a odporúčania |
Potrebujete inú pomoc?
Nenašli ste tu odpoveď na svoju otázku? Chcete sa opýtať na čokoľvek, čo sa týka centrálnych vysávačov? Stačí zaslať otázku na náš email a my Vám ju radi zodpovieme.
Tím centrálnych vysávačov ONLINE
1. Čím začať?
V tejto fáze by sme mali už poznať odpovede na tieto otázky:
- Kde bude umiestnený centrálny vysávač?
- Ako budú rozmiestnené vysávačové zásuvky?
- Kady povedie potrubie centrálneho vysávania?
- Bude sa počítať so skrytou hadicou v stene?
- Bude sa do kuchynskej linky inštalovať VacPan, LEOSPEED alebo VROOM?
- Bude sa inštalovať VROOM RETRAVAC (skrytá hadica určená pre garáž)?
Potrebné pomôcky a náradie
Na inštaláciu rozvodov centrálneho vysávania si vystačíme s bežným domácim náradím a pomôckami.
- Zvinovací meter
- Píla s jemnými zubami alebo píla na kov
- Pokosnice na vedenie rezu pod uhlom 90°
- Jemnejší brúsny papier
- Technický lieh
- Hadrík
2. Základné inštalačné prvky
Základné stavebnicové prvky (fitinky) poskytujú takmer neobmedzenú priestorovú variabilitu - pri zostavovaní rozvodov si vystačíme s niekoľkými "zlatými pravidlami" pre inštaláciu.
Zoznámte sa prosím:

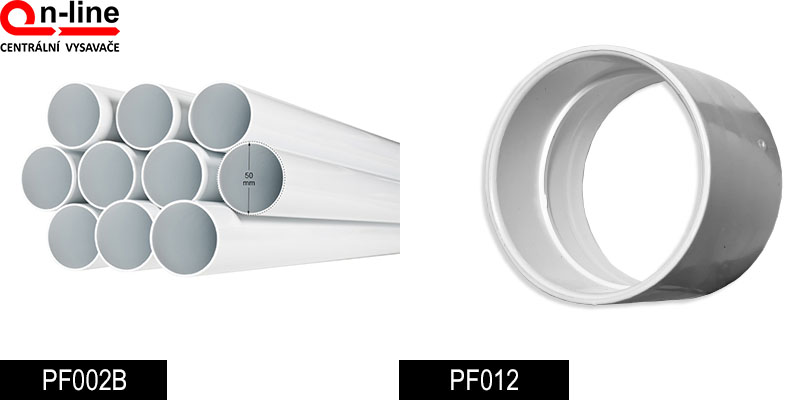

Potrubie - PF002B je základným stavebným dielom rozvodov, ktorý zaisťuje spojenie medzi zásuvkami v jednotlivých podlažiach a jednotkou centrálneho vysávania. Je vyrobené z vysoko odolnej PVC zmesi. Dokonale hladká vntiřní stěna s minimální přilnavostí a třecím odporem zajišťuje zcela "hladký" průlet prachových částic, jejichž rychlost se pohybuje kolem 150 km/h. Potrubí je dodáváno o délce 200 cm a jeho vnějším průměr činí 50,8mm (2").
Spojka potrubia - PF012 patrí neodmyslyteľne k potrubiu a slúži k jeho spájanie.

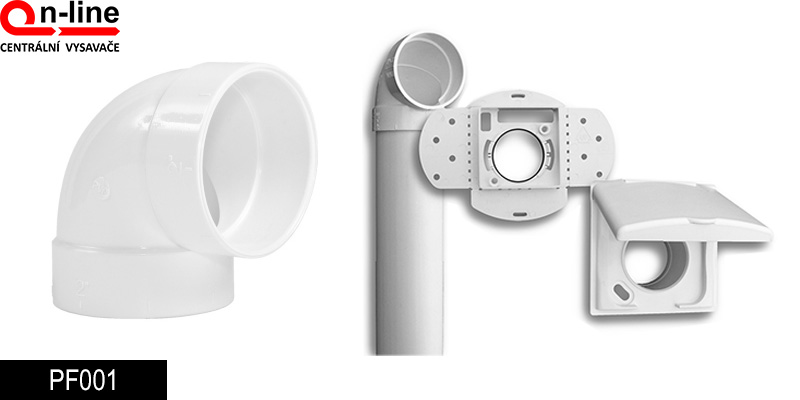

Ostré koleno 90° - PF001 je účinným bezpečnostným prvkom, ktorý bráni upchatiu potrubia. Musí byť umiestnený vždy na každom vstupe do potrubného systému a montuje sa spoločne so zásuvkovou základňou, čím je zaistená ľahká prístupnosť (obr.1.). Krátky a ostrý uhol účinne blokuje hneď na vstupe všetko rozmernejšie (propisky, hračky a pod. ). Pretože žiadny iný z inštalačných dielov nemá taký ostrý nábeh, platí - čo prejde ostrým kolenom, prejde bezpečne celým potrubným systémom až do nádoby centrálneho vysávača.
Pozor: Ostré koleno sa nesmie použiť vo vnútri potrubného systému.

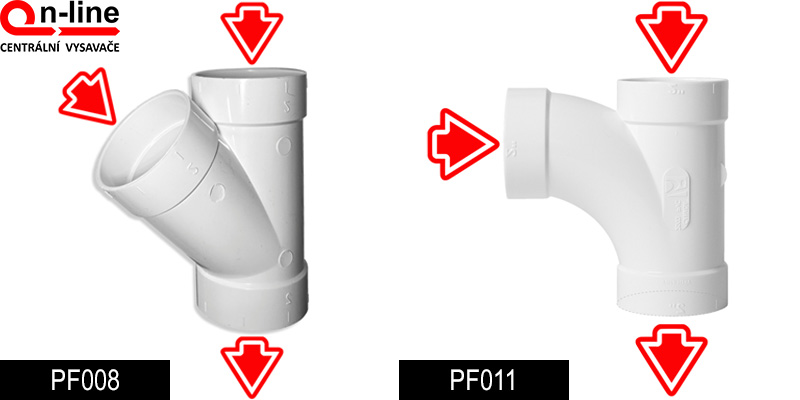

Jednostranná odbočka 45° - PF008 a odbočka 90° - PF011 sa používajú na vetvenie hlavného potrubného systému a napájanie zásuvkových ventilov k potrubnému vedeniu.

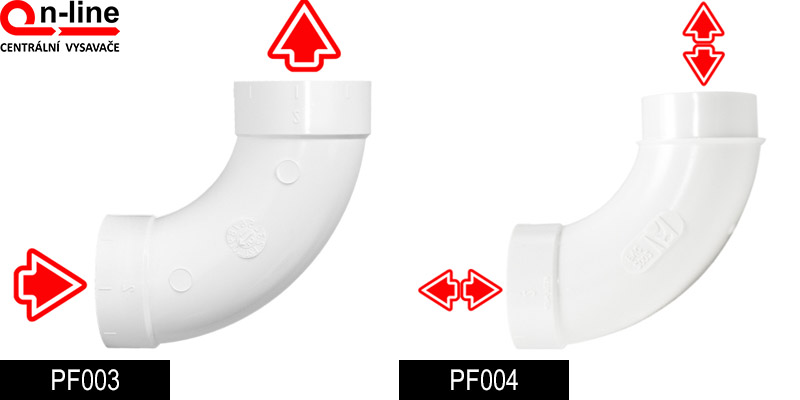

Koleno 90° F/F - PF003 a koleno 90° M/F - PF004 pre pravouhlé potrubné vedenie. Koleno 90° M/F - PF004 s čapom je možné napájať priamo do ostatných fitingov.

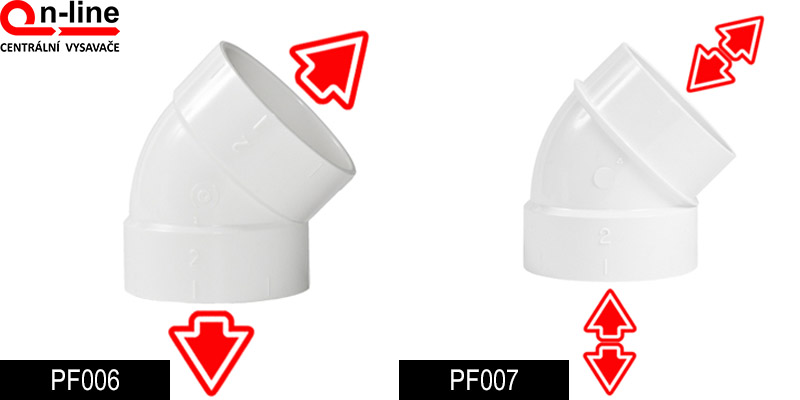

Koleno 45° F/F - PF006 a koleno 45° M/F - PF007 dokážu významne skrátiť a napriamiť potrubné vedenie a tým znížiť stratu výkonu. Koleno M/F - PF007 s čepem je možné napájať priamo do ostatných fitingov.

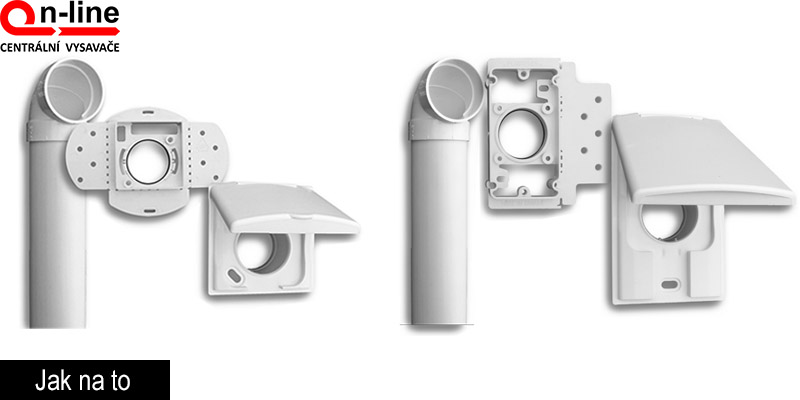

Stenové zásuvky (vysávačové ventily) sú vo štvorcovom alebo obdĺžnikovom prevedení. Zásuvka je tvorená hrdlom pre zasunutie koncovky vysávačovej hadice a zakončená tesniacou klapkou. Vnútri zásuvky sú dva kontakty pre diaľkové zapínanie a vypínanie centrálnej jednotky a to z rukoväte hadice. Tvaru a rozmeru zásuvky je prispôsobená aj zásuvková základna (obdélník, čtverec). Podlahové zásuvky sú odolné a obdĺžnikové.
Patrí k sebe: Vysávačová zásuvka spolu so zásuvkovou základňou a ostrým 90° kolenom tvoria trojicu, ktorá patrí neodmysliteľne k sebe.

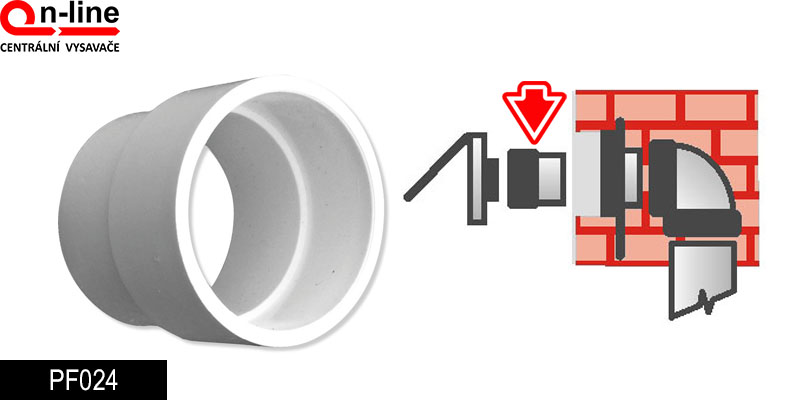

Predlžujúci nástavec zásuvkového ventilu - PF024 sa používa v týchto prípadoch:
- Omietka je príliš silná a rámček montážnej dosky je "utopený" pod omietkou.
- Stena sa dodatočne obkladá panelmi.

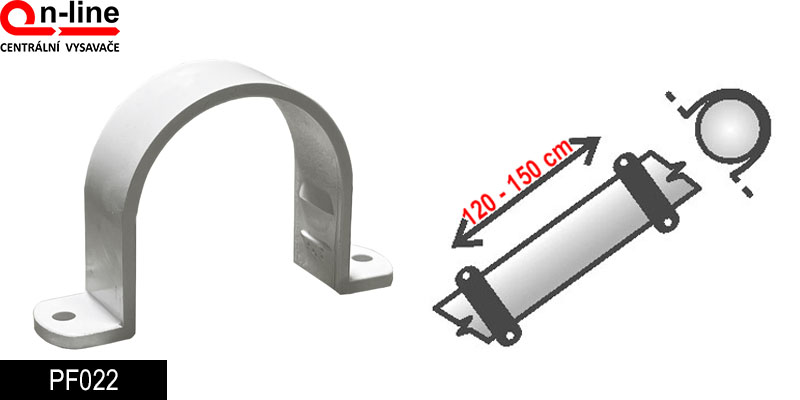

Príchytka potrubia - PF022 slúži na vonkajšie ukotvenie sacieho potrubia. Odporúčaný rozstup medzi jednotlivými príchytkami je 120-150 cm.

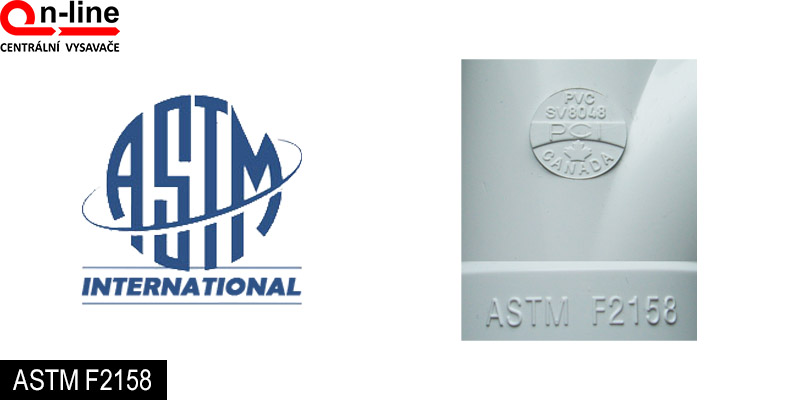

Pozor pri nákupe - všetky potrubné komponenty musia spĺňať prísne výrobné štandardyASTM - F2158, ktoré zaručujú dodržanie presného výrobného postupu, zloženia materiálu a rozmerovú presnosť.
Kontrola je jednoduchá - originálne kanadské potrubné diely sú touto normou vždy označené.
3. Inštalácia vysávačových zásuviek - príklady
Praktické príklady riešenia napojenia zásuvkových vstupov na potrubné vedenie

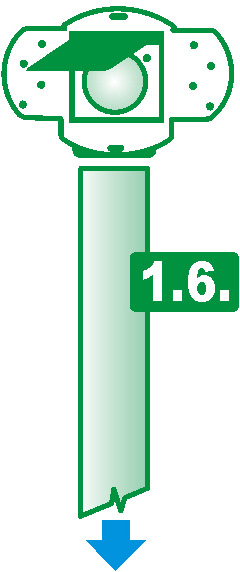

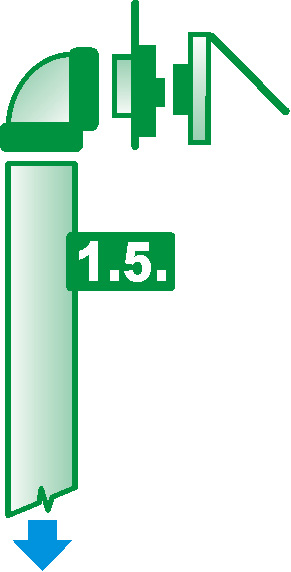

1.5., 1.6. - Ostré koleno 90° so zásuvkovou základňou na zakončenie potrubnej vetvy alebo odbočky.

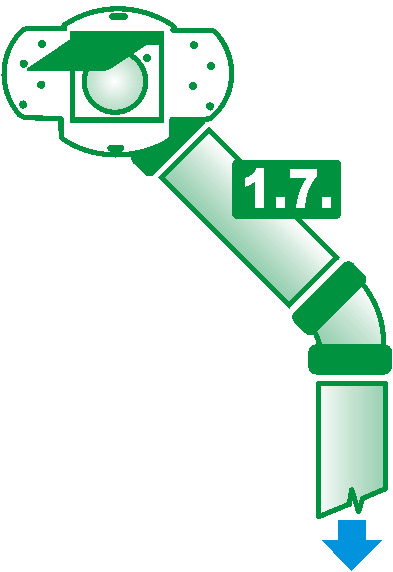

1.7. - Vyosenie pomocou kolena 45° F/F - PF006.
1.8. - Umiestnenie vysávačovej zásuvky na priebežnej potrubnej vetve pomocou jednostranné odbočky 45°.

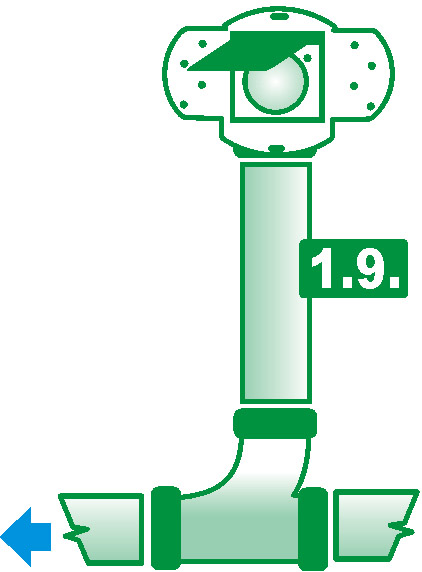

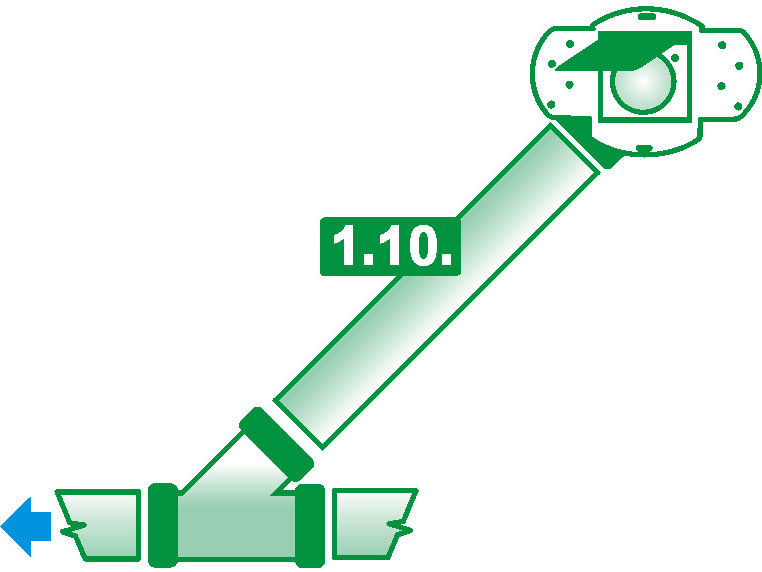

1.9., 1.10. - Pripojenie zásuvky k priebežnej horizontálnej vetve pomocou odbočky 90° a jednostranné odbočky 45°.

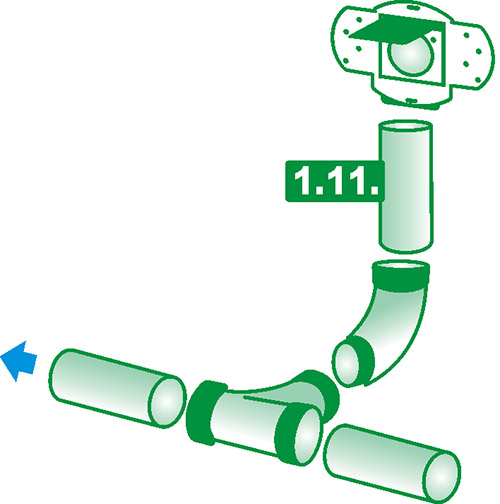

1.11. Napojenie do odbočky 90° je vykonané pomocou kolena 90° M/F.

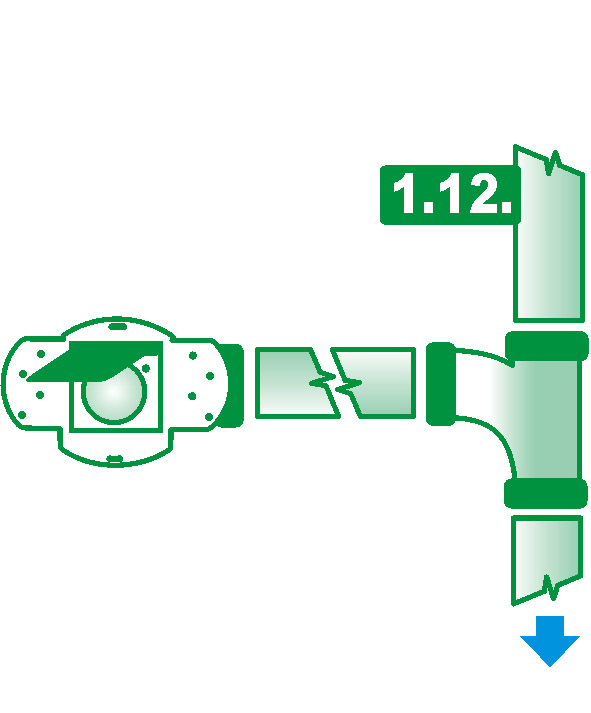

1.12. Napojenie zásuvky so základňou do vertikálneho potrubia s odbočkou 90°.
1.13. Predsadenie vysávačovej zásuvky pred vertikálne potrubné vedenie.

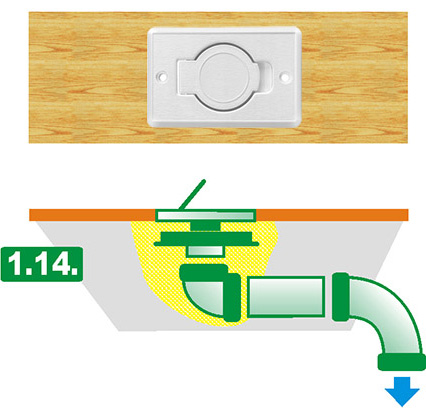

1.14.Podlahová zásuvka sa využíva v prípade, keď je podlahová plocha príliš veľká. V prípade dovybavenia domu ponúka veľmi elegantné riešenie.

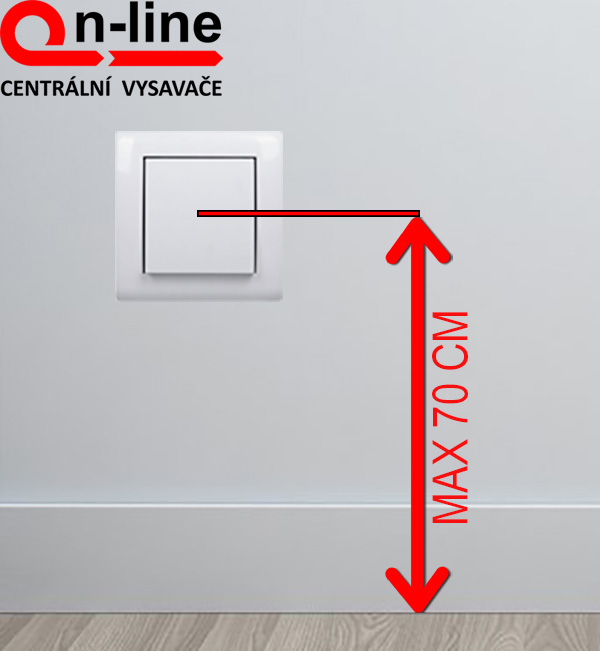

Výškové umiestnenie vysávačovej zásuvky
Vysávačové zásuvky sa spravidla inštalujú do výšky elektrických zásuviek. Optimálne umiestnenie je medzi 45-70 centimetre.
Najčastejšie chyby pri inštalácii vysávačových zásuviek

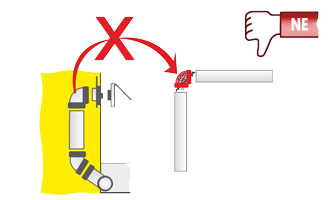

Príklady chybných riešení napojenia vysávačových zásuviek na potrubné vedenie

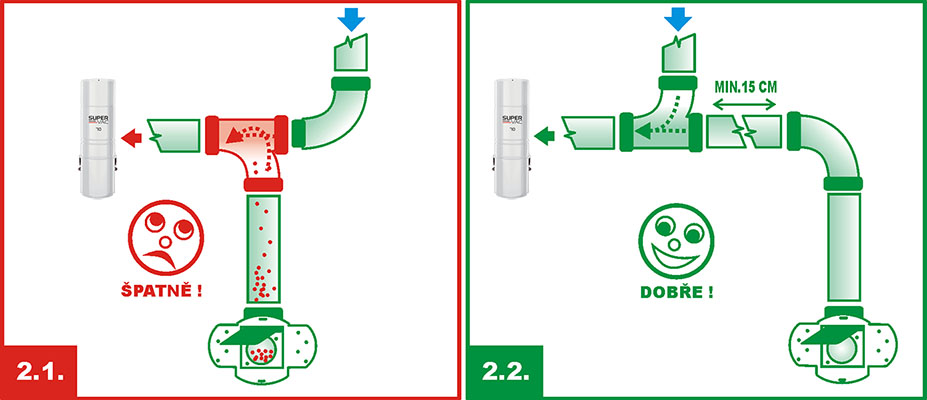

V prípade zlého riešenia (viď. 2.1.) prepadávajú ťažšie nečistoty odbočkou dole a zásuvka je postupne zanášaná smetím. Správnym riešením (viď. 2.2.) je bočné napojenie zásuvkového ventilu s vložením krátkeho kusu rúrky (15-20cm).

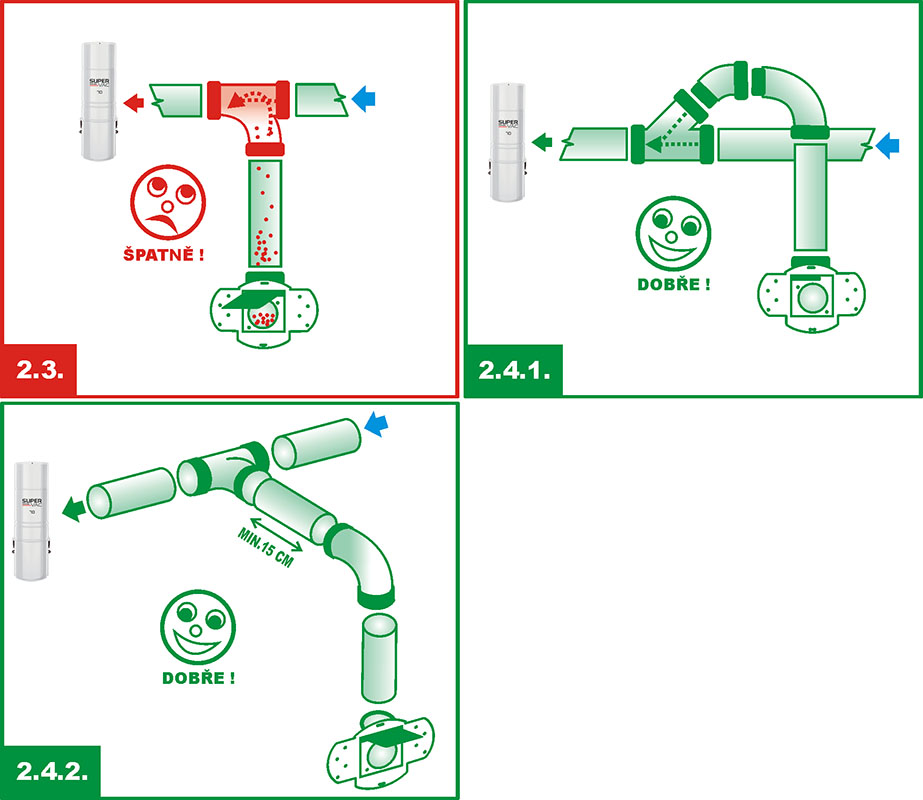

Pretože v prípade pod priebežným rozvodom hrozí prepad nečistôt (viď. 2.3.), riešením je vytvorenie sifónu (viď. 2.4.1.), ktorý opäť zamedzí prepadu nečistôt. V prípade dostatku miesta je možné tiež využiť riešenie (viď. 2.4.1.).
Nevhodné použitie odbočky Y s dvoma oblúkmi 90° M/F. V prvom prípade (viď. 2.5.) častice "prestrelujú" do ďalšej vetvy. V prípade (2.7.) častice prepadávajú oblúkom dole. Vhodnejšie je zvoliť preverený spôsob (viď. 2.6. a 2.8).
4. Inštalácia potrubných rozvodov
Pozrite sa na praxou overené príklady všetkých možných variantov spojov potrubných rozvodov centrálneho vysávania. V uvedených riešeniach nájdete do detailu rozpracované spôsoby ako treba čo najlepšie spojiť zvisle alebo vodorne vedené vetvy potrubných rozvodov centrálneho vysávania.
Snažte sa systém rozvodov centrálneho vysávania čo najviac "optimalizovať" - vždy existuje viac dobrých riešení. Stále platí osvedčené pravidlo: MENEJ JE NIEKEDY VIAC - menej fitingov a kratšia dĺžka potrubia = menej strát a vyšší výkon. Ak to okolnosti dovoľujú, veďte potrubie čo najpriamejšie, bez zbytočných ostrých ohybov.
Menej...
Jeden príklad za všetkých.
...je niekedy více.
Elegantné nahradenie zbytočného počtu fitingov je lacnejšie a nezvyšuje stratu výkonu.
Príklady riešenia a najčastejšie chyby pri realizácii potrubných rozvodov

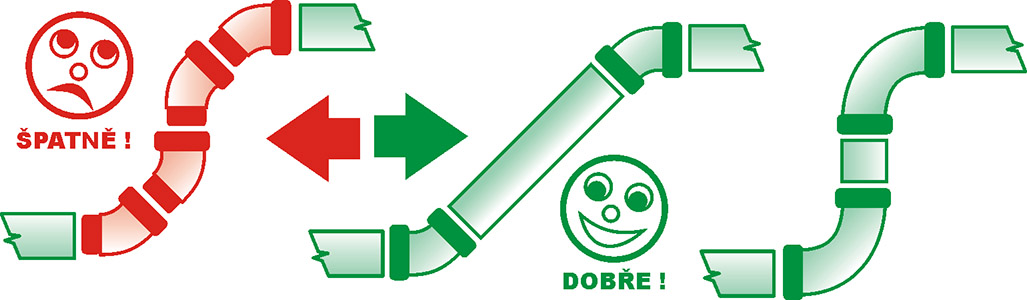

"Menej je niekedy viac" to v prípade potrubných rozvodov platí najmenej dvakrát. Elegantné nahradenie fitingov nezvyšuje stratu výkonu (viď. 3.1.).

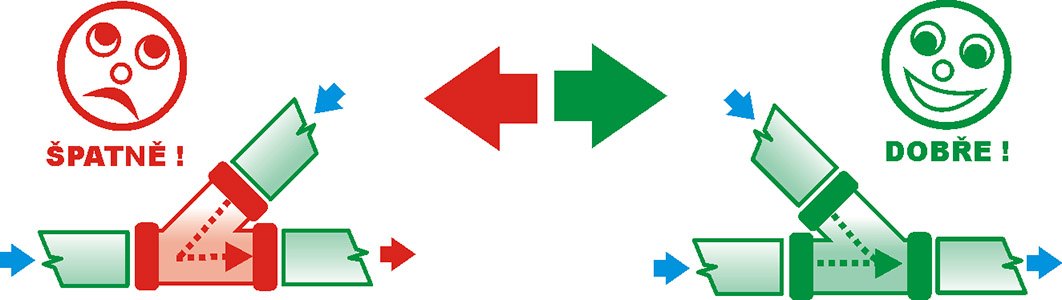

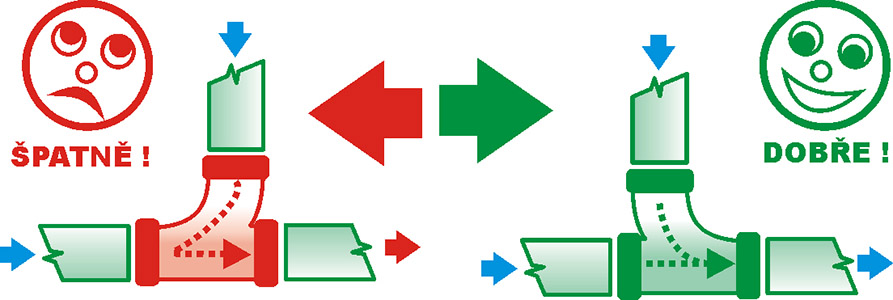

Už pri návrhu dbajte na správny smer prúdenia vzduchu (viď. 3.2. a 3.3.). Chyby sú v týchto prípadoch evidentné.

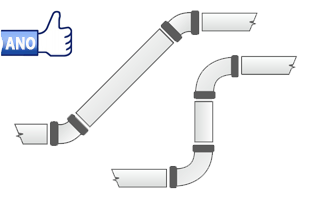

Veďte potrubie čo najpriamejšie (viď. 3.4). V prípade stúpačky je vhodnejší plynulejší prechod cez 45° M/F koleno (viz. 3.5.).

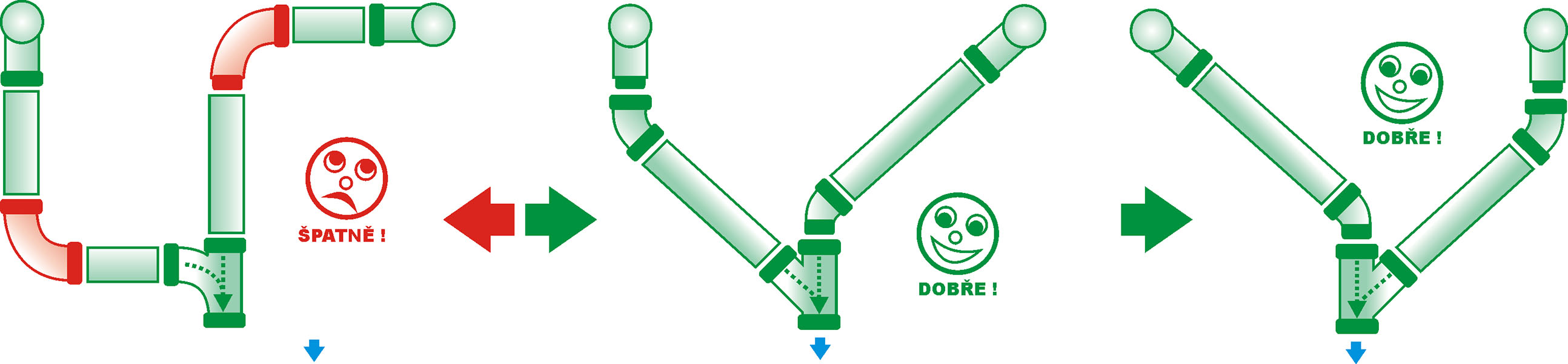

Snažte sa systém čo najviac optimalizovať - vždy existuje viac dobrých riešení (viď. 3.6.).

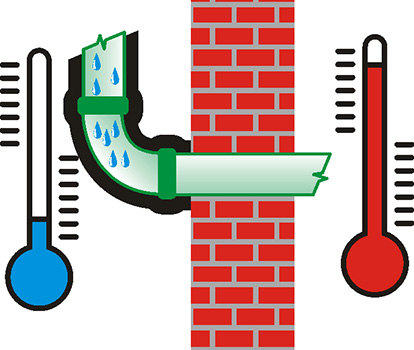

Pozor: Ak teplota môže klesnúť pod bod mrazu - je potrebné potrubie chrániť izoláciou (viď. 3.7.). Vyvarujte sa vedeniu pri tepelných zdrojoch (viď. 3.8.).
Ako sa pri inštalácii centrálneho vysávania vyhnúť prekážke?
Ak nie je možné cez prekážku preniknúť, sú ideálnym riešením fitingy: koleno 45° F/F a koleno 45° M/F.

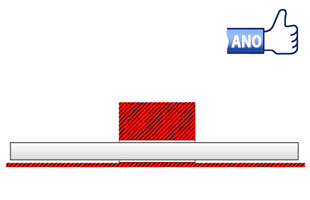

4.1. Priamy prienik prekážkou.

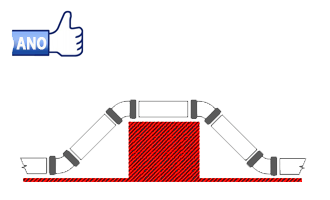

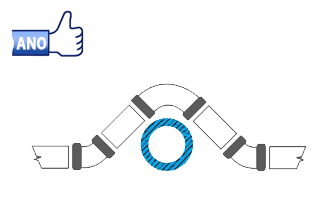

4.2. Často používané obopnutie prekážky 4x kolenom 45° F/F.
4.3. Efektné vyhnutie sa pomocou oblúka 90° F/F a 2x kolena 45° F/F.

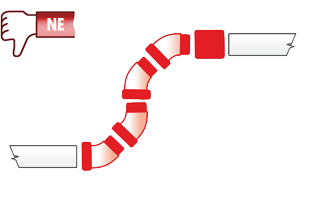

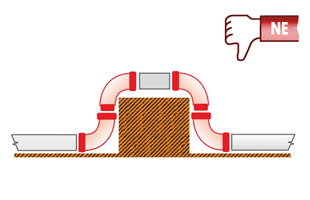

4.4. Úplne nevhodné riešenie pomocou oblúkov 90° M/F.

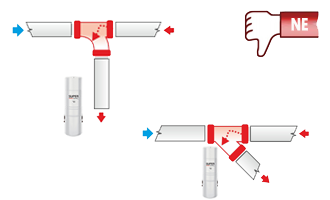

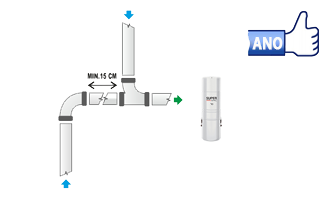

Ako spojiť dve protibežné horizontálne potrubné vetvy?

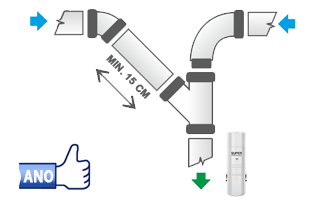

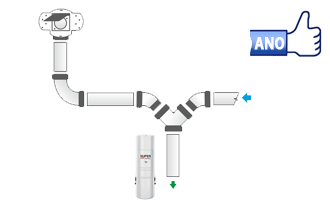

Pozrite sa na osvedčené inštalačné riešenia. Základné prvky tvoria: Odbočka 90°, odbočka 45° jednostranná a odbočka 45° obojstranná Y.

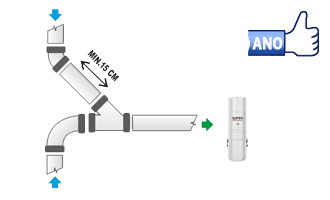

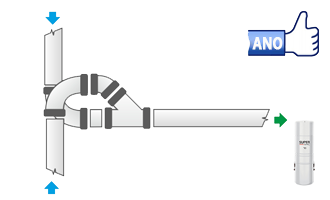

Ako spojiť dve vertikálne potrubné vetvy?

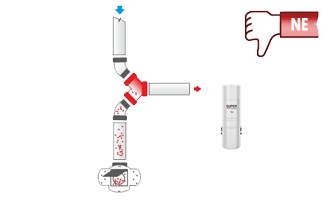

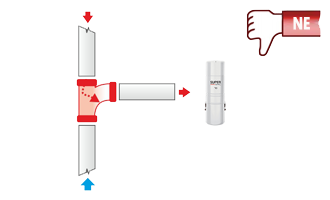

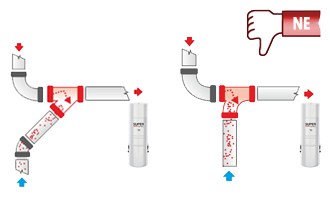

Pri spájaní zvislých vetiev vzniká najviac chýb. Základné prvky sú: Odbočka 90°, odbočka 45° a obojstranná Y.
Snažte sa zabrániť prepadu nečistôt do neaktívnych vetiev. Nečistoty sa nesmú nikde na svojej ceste potrubím usadzovať.

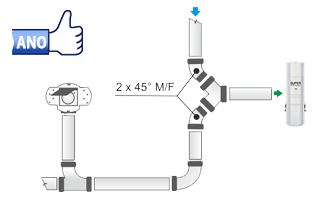

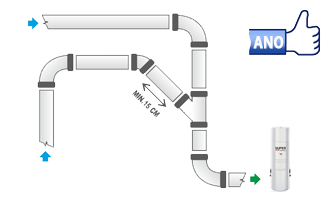

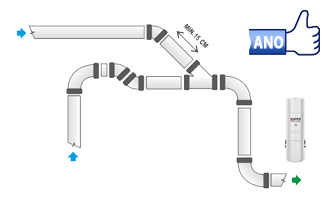

Ako spojiť dve súbežné potrubné vetvy?
Ak nie je možné cez prekážku preniknúť, je ideálnym riešením koleno 45° F/F a koleno 45° M/F.
Extrémy potrubia centrálneho vysávania nesvedčia

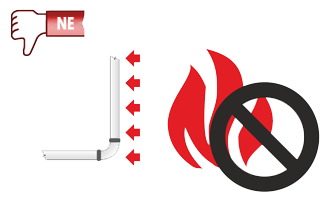

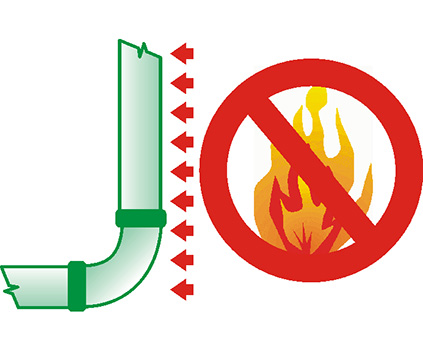

- Neviesť v blízkosti komína alebo zdrojov sálavého tepla.

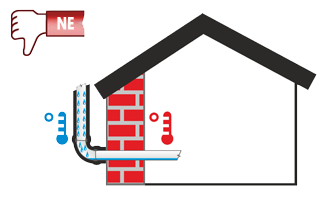

- Neumiestňovať do miest, kde teplota klesá pod mraz – hrozí kondenzácia.
5. Montáž centrálneho vysávania - pracovný postup
Novostavba
V prípade novostavby sa rozvody inštalujú pod podlahy a do drážok (cca 6x6 cm). Realizácia má dve fázy: inštalácia rozvodov (hrubá stavba) a sprevádzkovanie.
- Inštalujú sa zásuvkové základne
- kábel ovládania 24V
- vstupy pre VacPan, Vroom, LEO SPEED

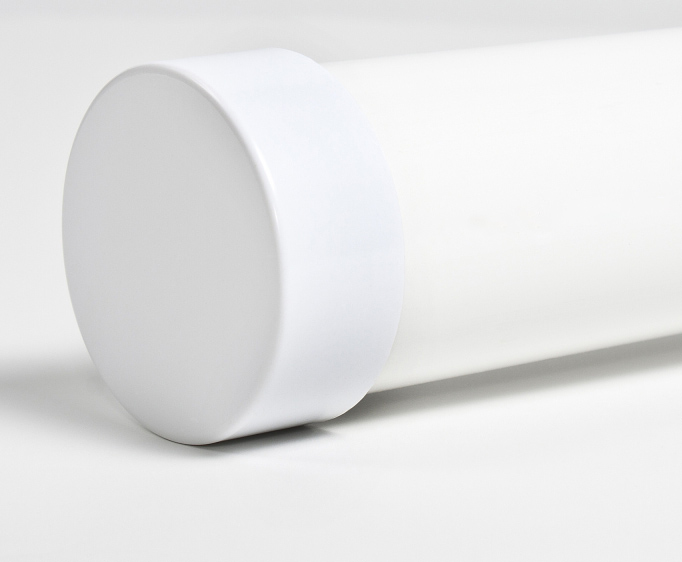

Voľné konce potrubia sa zazátkujú a prelepia. V druhej fáze sa montuje jednotka, zásuvky a kontroluje sa funkčnosť.

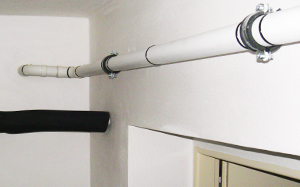

Dovybavenie domu centrálnym vysávaním

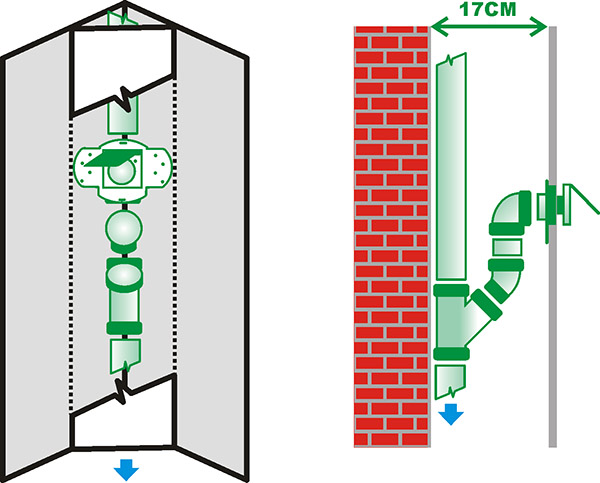

Dodatočná montáž neznamená veľa kosenia. Potrubie možno viesť na povrchu a následne prekryť sadrokartónom. Celú realizáciu je možné zvládnuť veľmi rýchlo s minimálnymi stavebnými zásahmi.
Inštalácia jednotky centrálneho vysávania
Jednotku pripevníme na určené miesto. Miesto pripojenia sani a výfuku si vyznačíme (viď. tab. 1). Maximálna dĺžka výfuku je 4 m.
Inštalačné rozmery jednotiek HAYDEN
| Model | A | B | C | D |
|---|---|---|---|---|
| HAYDEN 50 Super Vac | 95 cm | 30 cm | 59 cm | 12 cm |
| HAYDEN 60 Super Vac | 95 cm | 30 cm | 59 cm | 12 cm |
| HAYDEN 70 Super Vac | 95 cm | 30 cm | 59 cm | 12 cm |
Tab.č. 1 (Údaje sú v mm)
Rezanie a lepenie
Rez musí byť kolmý k osi. Otrepy odstráňte brúsnym papierom. Používa sa špeciálne PVC lepidlo. Lepidlo sa nanáša len na vonkajšiu stranu spoja - nikdy nie dovnútra fitingu!
Zapojenie ovládacieho kábla
Zapínanie je ovládané nízkonapäťovým dvojžilovým káblom vedeným v sérii s potrubím. Kábel sa upevňuje po 40 cm.
Ktoré spoje sa nelepia:
- Centrálna jednotka (objímka)
- VacPan, Vroom
- Zásuvka k základni
6. Kontrola inštalácie a skúška funkčnosti
Po dokončení inštalácie potrubia a zapojení kábla nasleduje dôkladná previerka celého systému. Táto fáza je kľúčová pre dlhodobú a bezporuchovú prevádzku.
Čo skontrolovať pred spustením:
- Či sú všetky spoje správne zalepené a pevne držia.
- Či v potrubí nezostali nečistoty, zvyšky lepidla alebo otrepy.
- Či sú voľné konce potrubia (výfuk) správne vyvedené a upevnené.
- Či je ovládací kábel funkčný u všetkých zásuviek.
- Či zásuvky tesne doliehajú k podkladu a nie sú mechanicky blokované.
Skúška tesnosti a sily sania
Spustite centrálnu jednotku a overte tesnosť inštalácie. Systém by mal pracovať bez pískania alebo syčania unikajúceho vzduchu. Postupne prejdite každú zásuvku – po zasunutí hadice sa musí motor okamžite spustiť. Ak cítite slabý ťah, skontrolujte tesnenia a spoje na danej vetve.
7. Záverom
Inštalácia centrálneho vysávania nie je náročná, ak sa dodrží pár základných pravidiel. Správne navrhnutý systém s minimom ostrých ohybov a kvalitnými fitingami vám zabezpečí tiché a výkonné vysávanie na celé desaťročia.
Či už riešite novostavbu alebo dodatočnú montáž, moderné riešenia ako Vroom alebo hadica v stene robia z centrálneho vysávača nenahraditeľného pomocníka. V prípade nejasností sa na nás neváhajte obrátiť – radi vám pomôžeme s návrhom aj technickými otázkami.
Prajeme Vám, aby Vám nový centrálny vysávač prinášal maximálne pohodlie a čistý domov bez námahy!
